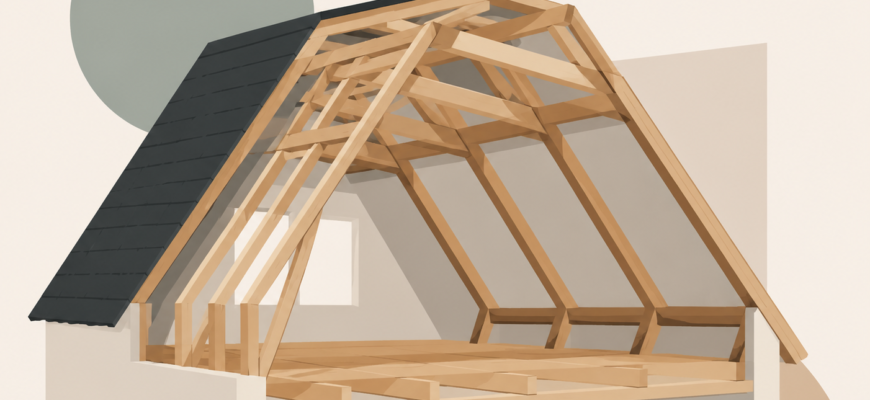

Стропильная система мансардной крыши: особенности расчёта и сборки

Стропильная система мансардной крыши отличается от обычной не только формой скатов. Её задача сложнее: она должна выдерживать вес кровельного пирога, снеговую и ветровую нагрузку, а ещё создать внутри достаточно места для жилого помещения. Ошибки на этапе расчёта часто приводят к прогибам, трещинам в отделке, промерзанию мансарды и переделкам уже после завершения строительства.

На практике при устройстве мансарды приходится решать сразу несколько задач: подобрать подходящую схему стропил, правильно распределить нагрузки, предусмотреть утепление и вентиляцию, а затем собрать конструкцию так, чтобы она оставалась устойчивой десятки лет.

Чем мансардная стропильная система отличается от обычной

В классической двускатной крыше пространство под кровлей часто остаётся холодным чердаком. В мансарде этот объём становится жилым, поэтому каждый сантиметр высоты имеет значение.

Главное отличие мансардной конструкции — ломаный профиль скатов. Нижняя часть крыши обычно имеет более крутой угол, а верхняя — более пологий. За счёт этого стены мансарды получают полезную высоту, а помещение становится удобнее.

Чаще всего используют две основные схемы:

• наслонная система — стропильные ноги опираются на наружные стены и внутренние опоры (если они предусмотрены);
• висячая система — стропила работают как единая конструкция между двумя наружными стенами без промежуточной опоры.

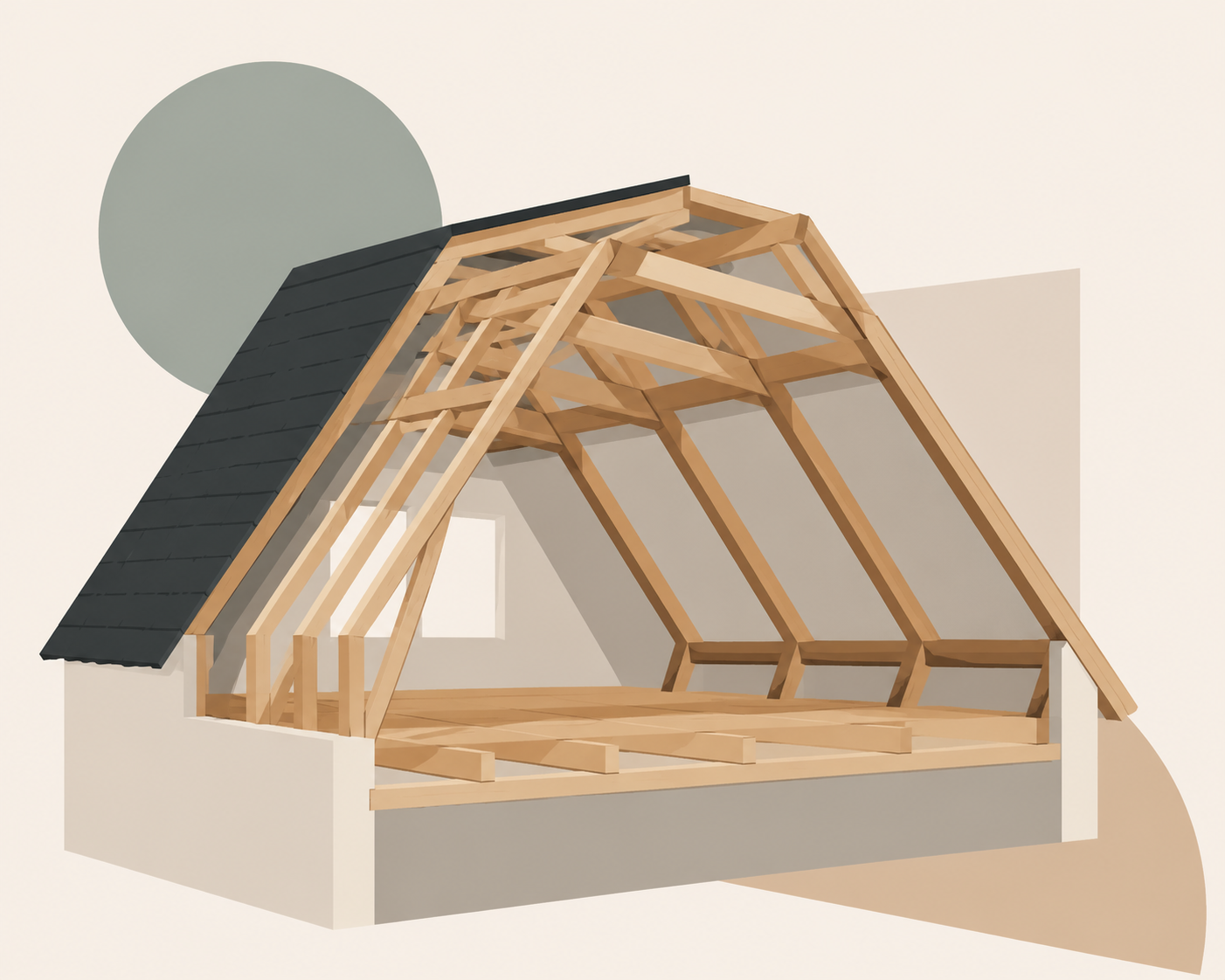

Для мансардных крыш часто применяют комбинированную схему: нижняя часть работает как стропильная ферма с вертикальными стойками, а верхняя — как обычные стропила. Такая конструкция хорошо подходит для создания полноценного жилого этажа.

Из каких элементов состоит мансардная крыша

Перед расчётом нужно понимать, какие детали принимают нагрузку и какую роль они выполняют.

Элемент	Назначение	Что важно учесть
Стропильные ноги	Основной несущий элемент, который держит кровлю	Сечение и шаг зависят от пролёта, нагрузки и длины стропила
Мауэрлат	Передаёт нагрузку от крыши на стены	Нужна надёжная фиксация к стене
Затяжки	Снижают распирающее усилие от стропил	Особенно важны при больших пролётах
Стойки	Поддерживают стропильную систему и формируют стены мансарды	Их положение влияет на полезную площадь помещения
Коньковый элемент	Объединяет верхнюю часть скатов	Должен быть установлен без перекосов
Обрешётка	Основание для крепления кровельного покрытия	Шаг зависит от выбранного материала

Что учитывают при расчёте стропильной системы

Расчёт мансардной крыши — это не только подбор размеров доски. Нужно определить, какие усилия будет воспринимать каждый элемент конструкции.

Основные нагрузки делятся на постоянные и временные.

• Постоянные: вес стропил, утеплителя, гидроизоляции, обрешётки и кровельного покрытия.
• Временные: снеговая нагрузка, ветер, возможное обслуживание крыши.

В простом виде нагрузку можно представить так:

Общая нагрузка = постоянная нагрузка + снеговая нагрузка + ветровая нагрузка.

Но сама цифра нагрузки ещё не даёт готового решения. Нужно учитывать угол наклона крыши, длину пролёта, расстояние между стропилами и качество древесины.

Какие параметры влияют на расчёт

1. Угол наклона скатов

Чем круче нижний скат мансардной крыши, тем больше внутреннего пространства можно получить. Но увеличение угла повышает площадь кровли и может увеличить воздействие ветра.

Слишком пологая крыша, наоборот, уменьшает полезную высоту мансарды и хуже справляется с отводом осадков.

2. Шаг стропил

Расстояние между стропильными ногами выбирают не произвольно. Обычно ориентируются на:

• сечение используемой древесины;
• массу кровельного покрытия;
• толщину утеплителя;
• расчётную нагрузку в регионе строительства.

Слишком большой шаг позволяет сэкономить материал, но увеличивает нагрузку на каждую стропильную ногу. Слишком маленький шаг делает конструкцию тяжелее и дороже без реальной пользы.

3. Сечение стропил

Размер доски или бруса зависит от длины стропила и расстояния между опорами. Нельзя выбирать сечение только по принципу «чем больше, тем лучше». Избыточный запас увеличивает вес крыши и нагрузку на стены.

Для ответственных конструкций лучше выполнять расчёт по проектным данным, особенно если мансарда большая, используется тяжёлая кровля или в доме нет внутренней несущей стены.

Как собирают стропильную систему мансардной крыши

Сборка начинается не с установки стропил, а с проверки основания. Если стены имеют отклонения, их сначала компенсируют, иначе вся крыша может уйти с перекосом.

1. Устанавливают мауэрлат. Его закрепляют на верхней части стен через гидроизоляционный слой.
2. Размечают расположение стропильных элементов. Наносят места установки стоек, затяжек и стропил.
3. Собирают каркас нижней части мансарды. Устанавливают стойки и нижние стропила, формируя будущие стены помещения.
4. Монтируют верхнюю часть крыши. Устанавливают верхние стропильные ноги и соединяют их в районе конька.
5. Добавляют связи жёсткости. Проверяют, чтобы конструкция не могла смещаться под нагрузкой.
6. После проверки геометрии выполняют обрешётку и кровельный пирог.

На практике один из самых важных этапов — временное закрепление элементов. Многие ошибки появляются именно потому, что отдельные стропила устанавливают без контроля общей геометрии.

Какие варианты конструкции выбрать под разные ситуации

Ситуация	Что лучше подходит	Почему
Нужна просторная жилая мансарда в частном доме	Ломаная стропильная система	Позволяет получить больше полезной высоты у стен
Дом небольшой, пролёты между стенами умеренные	Наслонная система	Проще распределить нагрузку при наличии опор
Нет внутренних несущих стен	Висячая или усиленная комбинированная схема	Нужно компенсировать распирающие усилия
Планируется тяжёлая кровля	Усиленная система с точным расчётом	Вес покрытия заметно влияет на нагрузку
Мансарда используется только сезонно	Более простая конструкция	Нет необходимости максимально сохранять жилой объём

Частые ошибки при устройстве мансардной крыши

Ошибка 1. Выбирать размеры стропил «на глаз».
Одинаковые доски могут работать по-разному в зависимости от пролёта и нагрузки. То, что подходит для небольшой пристройки, может быть слабым решением для жилой мансарды.

Ошибка 2. Экономить на крепеже.
Гвозди, уголки, шпильки и другие соединительные элементы должны соответствовать нагрузкам. Слабые соединения сводят на нет правильный расчёт.

Ошибка 3. Забывать о вентиляции кровли.
Даже хорошо утеплённая мансарда может страдать от влаги, если между утеплителем и кровельным покрытием нет нормального воздушного зазора.

Ошибка 4. Утеплять без учёта конструкции.
Толщина утеплителя — не единственный вопрос. Нужно правильно расположить пароизоляцию, иначе влага из помещения будет попадать в утепляющий слой.

Ошибка 5. Менять схему крыши во время строительства.
Перенос стоек или удаление элементов без пересчёта может ослабить всю систему.

Практические рекомендации перед сборкой

Есть несколько правил, которые помогают избежать большинства проблем:

• сначала определить назначение мансарды, а уже потом выбирать форму крыши;
• сделать расчёт до покупки материала, а не подгонять проект под случайно купленную древесину;
• проверять влажность и качество пиломатериала — сырая древесина после высыхания меняет размеры;
• не закрывать утеплением и отделкой конструкцию, пока не проверена геометрия крыши;
• заранее продумать расположение окон, лестницы и коммуникаций — они влияют на расположение стоек и стропил.

Как понять, что решение подходит именно вам

Если главная цель — получить полноценный второй этаж: выбирайте конструкцию, которая максимально сохраняет высоту помещения. Обычно это ломаная мансардная крыша с тщательно рассчитанными стойками и стропилами.

Если важна простота и скорость строительства: лучше не усложнять форму. Иногда обычная двускатная крыша с достаточным уклоном даёт хороший результат и требует меньше узлов.

Если дом уже построен: сначала нужно проверить, выдержат ли стены и фундамент дополнительную нагрузку. Не каждая коробка рассчитана на тяжёлую мансарду.

Если площадь мансарды небольшая: не стоит перегружать проект сложной системой. Лишние стойки, балки и декоративные элементы могут уменьшить полезное пространство.

Как лучше сделать: порядок действий перед строительством

1. Определить размеры будущей мансарды и требуемую высоту помещения.
2. Выбрать форму крыши с учётом участка, климата и нагрузки.
3. Рассчитать основные элементы стропильной системы.
4. Подобрать материал и проверить его качество.
5. Собрать каркас с постоянным контролем размеров и уровней.
6. Только после проверки переходить к утеплению и внутренней отделке.

Итог

Стропильная система мансардной крыши — это не просто набор деревянных элементов под кровлей. От её расчёта и сборки зависит, будет ли мансарда тёплой, удобной и долговечной.

Самый правильный подход — сначала определить, какое помещение нужно получить, затем выбрать схему крыши и только после этого рассчитывать стропила. Экономия на проектировании и соединениях обычно обходится дороже, чем аккуратная подготовка перед строительством.

Если мансарда строится с нуля, лучше сразу заложить правильную геометрию, вентиляцию и утепление. Если крыша уже существует и планируется переустройство чердака в жилое помещение, начинать нужно с проверки несущей способности конструкции, а не с внутренней отделки.
